箱形钢柱、内置劲性钢骨作为建筑核心竖向承重构件，对焊接接头力学性能、整体构件尺寸精度、焊缝成型质量提出极高要求。

本案例为国外商业综合体钢结构、箱型柱精致钢加工项目，项目要求焊缝达到一级焊缝无损检测标准，且需考虑生产周期和加工的整体成本。为此，我司采用激光电弧复合焊取代传统CO₂气体保护多层多道焊工艺，实现厚板免坡口、单面焊双面成型，全面提升焊接质量与生产效率。

一、焊接工件及焊机配置

1. 母材材质：Q355B 低合金结构钢（建筑钢结构主流用材）；

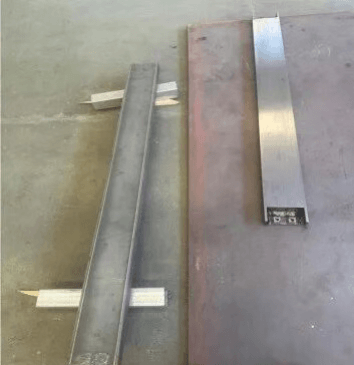

2. 构件类型：矩形箱形柱（板厚 6mm/8mm/12mm）；
3. 焊缝形式：箱形柱主板对接直焊缝；
4. 装配要求：工件装配间隙≤0.5mm，错边量≤1mm，无需提前开坡口；
5. 焊机配置：12kW 光纤激光 + MAG 电弧复合焊接工艺。

二、激光电弧复合焊焊接工艺实施流程

2.1 焊前处理

1. 工装夹具刚性固定箱形柱与劲性钢构件，限制焊接过程自由变形，配合焊缝跟踪系统自动校准焊缝轨迹，补偿装配错边；
2. 无需机械开坡口，厚板直接平对接装配，大幅减少下料机加工工序。

2.2 自动化焊接过程

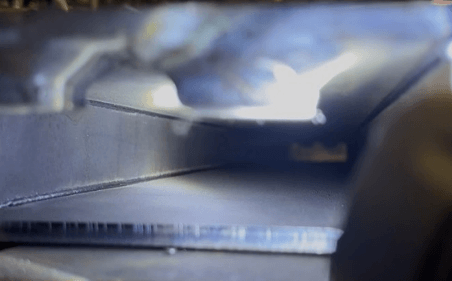

采用激光前置引导、电弧后置填充的复合焊接模式，高能激光束率先击穿母材形成深熔小孔，实现厚板一次性熔透；紧随其后的电弧热源补充熔池宽度，优化焊缝表面成型，弥补单激光焊对装配间隙敏感的缺陷。

1. 箱形柱主对接焊缝：单面一次焊接成型，无需反面清根，背面焊缝自动成型均匀，无凹陷、未焊透缺陷；
2. 劲性钢筋板角焊缝：利用复合焊低热输入优势，减少薄壁筋板焊接变形，避免劲性钢骨尺寸偏移，保障梁柱节点装配精度；

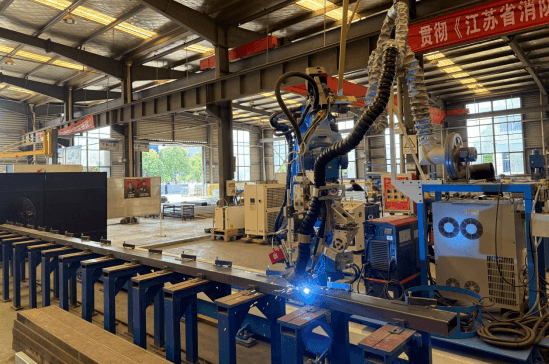

3. 全程地轨机器人连续行走，8米超长焊缝一次性不间断焊接，杜绝分段焊接产生的接头缺陷。

2.3 焊后处理

复合焊热输入远低于传统弧焊，焊后仅需自然空冷，无需火焰校正、无需应力退火；仅简单清理焊缝表面少量飞溅，即可直接进入探伤检测工序，省去大量后处理工时。

三、案例总结与工艺推广价值

3.1 本次案例应用总结

本次项目通过激光电弧复合焊替代传统多层弧焊，完美适配6-20mm 厚箱形柱、劲性钢构件焊接生产，核心优势可总结为三点：

1. 工艺极简：厚板免坡口、免清根、单面焊双面成型，砍掉传统焊接过半工序，简化生产流程；
2. 质量更稳：低热输入、小变形，焊缝内部缺陷极少，一次探伤合格率接近满分，满足超高层钢结构严苛焊接标准；
3. 降本增效显著：焊接效率提升 4 倍以上，焊材、人工、后处理成本同步大幅下降，缩短整体项目交付周期。

3.2 行业推广价值

1. 目前建筑钢结构行业仍普遍依赖传统弧焊，存在效率低、变形大、成本高的痛点。本次案例验证了激光电弧复合焊在重型钢结构厚板构件的落地可行性；
2. 适配产品：箱形柱、十字柱、H 型钢、梁柱节点劲性钢骨等各类承重钢构件；
3. 适配板厚：6mm-20mm 中厚板无需开坡口直接焊接，适配绝大多数建筑钢结构用材规格；
4. 适配产线：可直接搭载龙门、地轨自动化产线、机器人焊接工作站，适配钢结构工厂规模化量产。
5. 后续可进一步优化低温工况焊接工艺，拓展至严寒地区建筑钢结构、桥梁钢结构焊接场景，助力钢结构行业从传统人工焊接向高效、高精度、自动化绿色焊接转型升级。

3.3 激光电弧复合焊 VS 传统弧焊效益对比

以单根长度 8m、板厚 8mm 箱形柱为对比样本，两种工艺综合效益对比如下：

同时，复合焊热影响区宽度仅为传统弧焊的三分之一，构件残余应力大幅降低，有效避免钢结构后期使用过程中应力释放导致的尺寸形变，提升建筑钢结构长期服役稳定性。
